您的位置：首頁 > 龍門式數控切割機 > 龍門式數控火焰等離子切割機

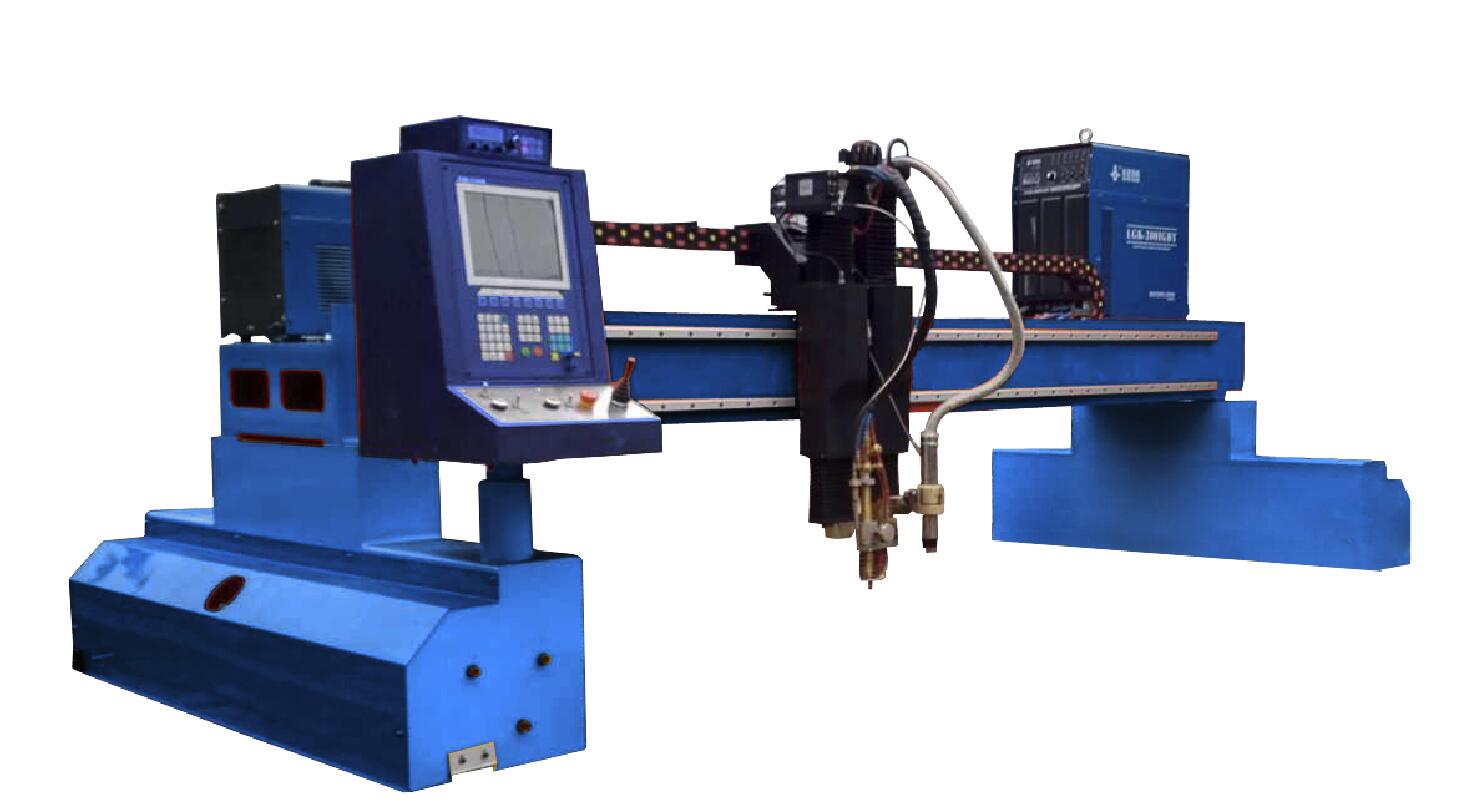

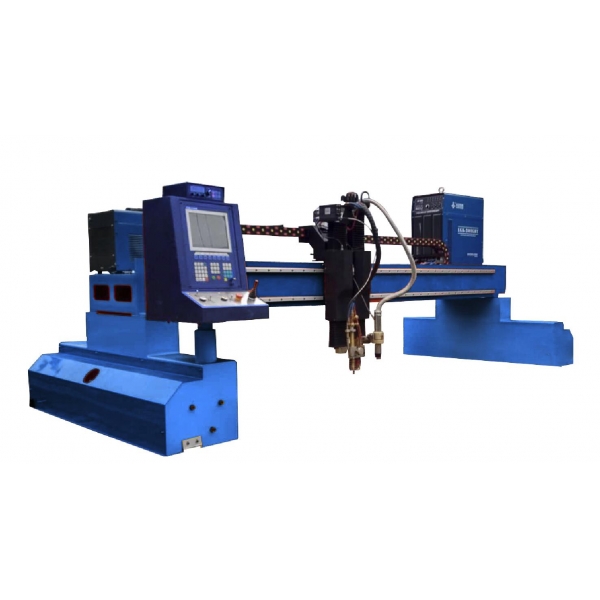

龍門式數控火焰等離子切割機

產品名稱:
龍門式數控火焰等離子切割機
型號:

產品摘要:

龍門式數控切割機可分為龍門數控切割機,龍門式數控火焰切割機,龍門數控等離子切割機,數控龍門等離子切割機,龍門式數控火焰等離子切割機,重型龍門式數控火焰等離子切割機。找龍門數控等離子火焰切割機廠家報價格;致電：189-8629-0037

產品描述

（一）產品概述

CNC-4000龍門數控火焰等離子切割機是我公司在吸收國內外軟硬件技術，為配套金屬結構件加工而自行開發研制的一種高效率鋼板自動切割下料設備，可縱向和橫向直線切割，也可以圓弧曲線的任意方位切割，切割表面粗糙度及精度高、變形小。該機具有結構合理、操作簡單、工藝先進等優點。

該系列數控切割機組成部分包括數控系統、驅動系統、控制系統、機械傳動系統、氣路切割系統。該機主要用于金屬板材平面各種形狀的火焰與等離子雙用切割，功能齊全、自動化程度高、配置先進、切割精度高、切割質量好、動態穩定性好。CNC系統、伺服系統采用國際知名品牌，性能優良，方便的人機界面，簡單的操作，豐富的軟件及高質量硬件配置，全方位的保護措施為用戶提供一個高品質的產品。

（二）基本配置

●	機架形式	龍門式框架結構，整體回火噴沙處理
●	導軌間距	4000mm
●	導軌長度	12000mm
●	導軌型號	國標24KG規格
●	驅動方式	伺服雙邊驅動
●	數控系統	北京斯達峰1套
●	機用等離子電源	國產-200A系列電源1套
●	電控部分	（主要電器元件）施耐德電器 1套
●	數控等離子割炬	國產割槍 1套
●	數控火焰割槍	國產 1套
●	數控等離子割槍	國產 1套
●	數控割炬移動體	鋁制 1套
●	數控等離子升降體	1組
●	數控火焰升降體	1組
●	驅動系統	松下 3套
●	減速系統	臺灣（利明） 3套
●	橫向機械傳動	精密齒輪齒條及直線導軌 1套
●	縱向機械傳動	精密齒輪齒條 2套
●	橫向管路傳動	拖鏈 1套
●	縱向管路傳動	工程拖鏈 1套
●	切割軟件	澳大利亞FASTCAM（標準版） 1套

（三）功能配置

●	弧壓式自動調高	1套
●	等離子防碰撞裝置	1套
●	縱橫向電子限位開關	4套
●	縱橫向機械限位裝置	4個

（四）技術指標

●	有效切割寬度	（單槍）≤2200 mm
●	有效切割長度	≤9500 mm
●	空程行走速度	20- 6000 mm/mi無級可調
●	等離子切割材質	不銹鋼，復合板，碳鋼
●	等離子穿孔厚度	≤22 mm
●	等離子邊緣切割厚度	≤35 mm
●	火焰切割厚度	150mm
●	火焰單級穿孔	80mm
●	火焰割炬升降行程	≤150mm
●	等離子割炬升降行程	≤150mm
●	整機精度標準	符合JB/T5102-1999
●	直線定位精度	± 0.1 mm / 1 m
●	直線重復精度	± 0.1 mm / 1 m
●	綜合畫線精度	劃800×800MM方格，對角線，回圓點精度± 0.1 mm
●	速度誤差	1%
●	切割粗糙度（質量切割）	Ra≤12.5
●	等離子切割介質	混合氣體
●	自動弧壓調高精度	± 1V
●	自動升降精度	± 0.2 mm

（五）工作條件

●	環境溫度	-10℃～+40℃
●	相對濕度	≤95%無冷凝
●	周邊環境	通風，無較大沖擊
●	電源電壓	220V/380V（AC）±10%
●	電源頻率	50HZ±1HZ
●	主機輸入功率	3KW
●	等離子氣源清潔要求	干燥、無油、無水
